人防电气套管尺寸

在人防工程的电气系统安装中,人防电气套管的尺寸和长度是两个关键要素。其准确性关乎到整个防护系统的效能与建筑的稳固性,须进行严谨的核算与校准。人防电气套管一般采用热镀锌钢管,壁厚需≥2.5mm,以保障在特殊环境下的稳固性与耐久性。下面我将详细介绍一下人防电气套管尺寸与长度的相关知识。

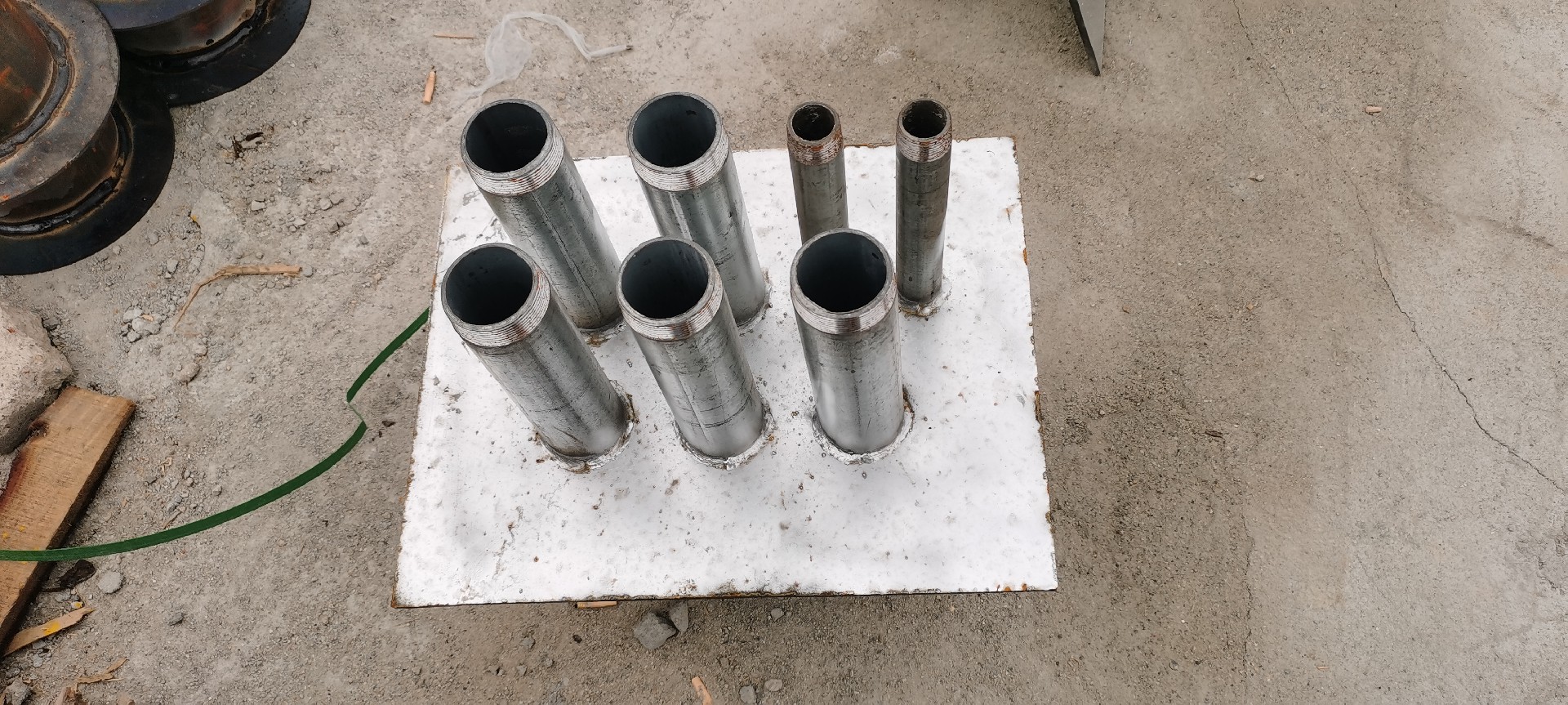

人防电气套管实拍图片

一、不同应用场景下的具体尺寸要求

(一)穿越墙体

  人防电气套管基本尺寸 :电气套管穿越人防墙体时,管径通常在 50 - 80mm 之间。管材需为壁厚≥2.5mm 的热镀锌钢管,并满足防护密闭要求。

  人防电气套管密闭翼环 :人防电气套管密闭翼环厚度≥3mm,与人防电气套管双面满焊,焊缝饱满无缺陷。其应位于墙体中部并与结构钢筋焊牢。

(二)穿越楼板

  人防电气套管基本尺寸 :人防电气套管穿楼板时,人防电气套管顶部应高出楼板装饰地面至少 20mm,底部与楼板底面平齐。

  人防电气套管管径选择 :人防电气套管管径应根据电缆或电线规格确定,一般为 50 - 80mm。多根电缆穿入同一根人防电气套管时,需考虑电缆排列后的总体空间。

  人防电气套管预留空间:为便于日后电缆更换、新增或维护,计算人防电气套管尺寸时,应预留一定空间,通常按电缆总体积的 20% - 30% 考虑。

(三)特殊部位

  人防出入口和连通口 :各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋 4 - 6 根备用管,管径为 50 - 80mm,管壁厚度≥2.5mm 的热镀锌钢管。

  防爆波电缆井 :由室外地下进出防空地下室的强弱电线路,应分别设置防爆波电缆井,防爆波电缆井宜设置在紧靠外墙外侧,应预埋备用管并应采取防护密闭措施。

二、人防电气套管的长度确定及焊接加长

(一)长度控制在 1.5 米以内的原因

人防电气套管长度通常控制在 1.5 米以内,这一建议是基于多方面因素考虑的:

  安装便利性 :在人防工程的施工环境中,电气套管的安装需要在有限的空间内进行,特别是在墙体和楼板的预埋过程中。较短的人防电气套管更容易被施工人员搬运、定位和固定,能够减少施工难度和时间,提高施工效率。

  结构稳定性 :长度较短的人防电气套管在混凝土浇筑过程中更稳定,不易因自身重量或浇筑压力而发生位移或变形,能更好地确保人防电气套管位置的准确性,确保电气系统的安装质量。

  材料经济性 :1.5 米以内的人防电气套管长度能够满足大多数常规墙体和楼板的穿越需求,同时避免了材料的浪费,符合经济实用性原则。

(二)焊接加长的具体建议及原因

当遇到人防电气套管长度不足的情况时,可进行焊接加长,但在操作过程中需要严格把控以下几个关键点:

  焊接质量把控 :焊接加长时,须由具备资质的专业焊工进行操作,选用与母材相匹配的焊接材料。焊接过程中要确保焊缝饱满、无夹渣、无气孔,焊缝的强度应满足设计要求。这是因为人防电气套管在人防工程中需要承受一定的冲击力和压力,焊缝质量直接影响人防电气套管的整体强度和稳定性。例如,在核爆冲击波的作用下,若焊缝质量不合格,可能导致人防电气套管断裂或变形,从而破坏防护密闭性能。

  气密性保障措施 :为保障焊接后的人防电气套管气密性,在焊接完成后要进行气密性检测。可采用专业的气密性检测设备,向人防电气套管内充入一定压力的气体,保持压力一段时间后观察压力变化。如压力无明显下降,则表明气密性良好。这是由于人防工程需要防止毒气、冲击波等有害物质通过人防电气套管缝隙渗入内部,确保内部空间的安全性。若气密性不佳,将直接影响人防工程的防护效能。

  遵循安全规定 :在进行焊接作业时,要严格遵守相关的安全操作规程。例如,焊接现场应配备灭火器材,防止焊接火花引发火灾;焊工需穿戴好防护用品,如焊接手套、护目镜等,以保障自身安全。同时,焊接作业应在非易燃易爆环境下进行,避免对周围结构和设备造成损害。

(三)特殊场景的补充说明

在某些特殊场景下,如穿越特别厚的墙体或特殊防护结构时,可能需要更长的人防电气套管。在这种情况下,应根据具体的设计要求和工程实际情况,提前定制合适长度的人防电气套管,并确保人防电气套管的强度、刚度和气密性等性能满足工程需求。这需要在工程设计阶段与生产厂家充分沟通,确保人防电气套管的质量和性能符合要求。

三、密闭处理

线缆敷设完毕后,应在套管内填充密封材料,如环氧树脂、防火泥等,确保密闭效果,填料长度应为管径的 3 - 5 倍,且不小于 100mm。

在实际施工中,您是否遇到过因人防电气套管尺寸不合适导致的问题?比如人防电气套管与电缆之间的间隙过大或过小,影响了电气系统的安装和维护。或者在某些特殊部位的人防电气套管安装中,因尺寸偏差导致防护性能下降。欢迎在评论区分享您的经验和见解,让我们共同探讨如何提高人防电气套管安装的准确度。

热镀锌钢管和密闭肋尺寸表

可以看出,人防电气套管尺寸与长度的确定需要综合考虑多个因素,包括穿越部位、电缆参数、敷设环境等。在实际工程中,应严格按照相关规范和标准进行设计和施工,确保人防工程的防护性能和电气系统的安全稳定运行。如果您在实际操作中有任何疑问,建议及时咨询专业工程师或参考相关标准图集。
